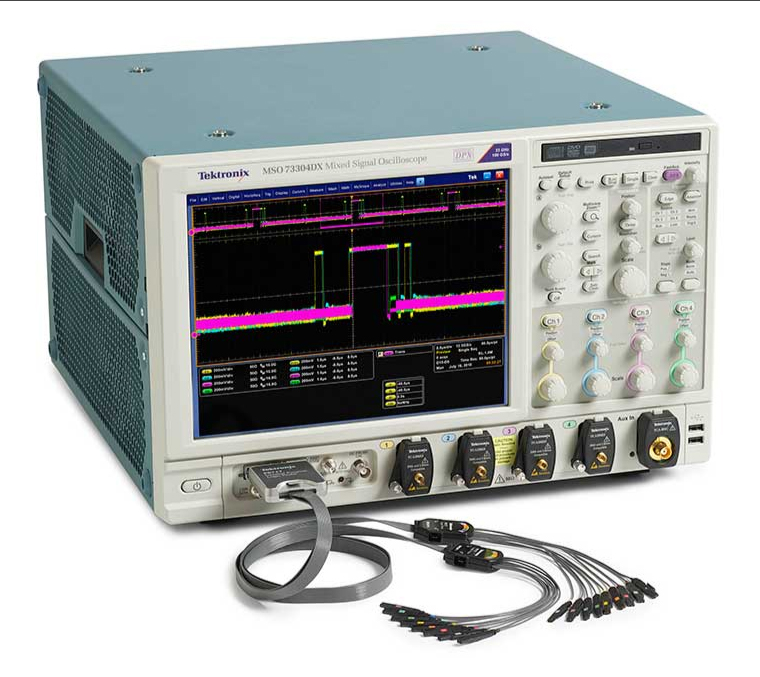

工程師在整個設計過程中都需要依靠示波器，包括從原型機啟動到生產測試。MSO/DPO70000 系列示波器結合了非凡的信號采集性能和分析工具，擁有獨特的性能，能加速您的測量工作。
· 模擬寬帶高達 33 GHz，上升時間快達 9 ps。支持對新的高速串行標準的測試
· 33 GHz 型號有 2 條通道提供真正的 33 GHz 實時模擬帶寬
· 業界領先的采樣率和定時分辨率
o 在 2 個通道上提供了 100 GS/s（33、25、23、20、16 和 12.5 GHz 型號）
· 四通道同時使用性能
o 高達 23 GHz 帶寬
o 高達 50 GS/s 實時采樣率
o 使用 MultiView Zoom? 獲得高達 500 百萬樣點記錄長度，便于快速導航
o 快的波形捕獲速率，每個通道高為 >300000 wfms/s
· 16 個邏輯通道，為數字和模擬信號調試提供高達 80 ps 的定時分辨率（僅限 MSO70000 系列）
· 可利用獨有的 iCapture? 功能通過單探頭連接查看數字通道的模擬特點
· 6.25 Gb/s 實時串行觸發 – 保證指定的 NRZ 或 8b/10b 碼型第一次出現時觸發，以隔離碼型相關影響
· 應用支持涉及高速串行行業標準、寬帶射頻、電源系統和內存－實現標準規定認證、測試自動化和易用性
· 卓越的信號完整性和出色的信噪比 – 觀察波形真實的表現
· Pinpoint 觸發 – 大限度地減少采集故障信號所用的時間，高效排除故障，縮短調試時間
· 可視觸發 – 精確判定觸發，找到復雜波形中的獨特事件
· 搜索和標記 – 為感興趣的信號提供波形或串行總線碼型匹配和軟件觸發
· 自動串行分析選項，用于 PCI Express、8b/10b 編碼串行數據、I2C、SPI、CAN、LIN、FlexRay、RS-232/422/485/UART、USB 2.0、HSIC、MIL-STD-1553B 以及 MIPI? C-PHY、D-PHY 和 M-PHY
· P7700、P7600 和 P7500 三模 探測系統 – 完美匹配的信號連接性能，包含校準探頭端部功能
· P6780、P6750 和 P6717A 高性能 17 通道邏輯探頭，具有高達 2.5 GHz 的帶寬，能夠連接當前的快速數字信號（僅限 MSO70000 系列）
· 前面板和后面板都有 USB 2.0 接口便于數據存儲、打印和連接 USB 鍵盤
· 集成的 10/100 以太網接口用于網絡連接，視頻輸出接口用于將示波器顯示屏輸出到監視器或投影儀
| 選件 | 描述 |
|---|---|
| 選件5XL | 擴展記錄長度 - 62.5 M/通道 |
| 選件10XL | 擴展記錄長度 - 125M/通道 |
| 選件20XL | 擴展記錄長度 - 250M/通道 |
| 選件50XL | 擴展記錄長度 - 500M/通道 |
| 選件510XL | 擴展記錄長度 - 125M/通道，適用于帶有選件 DSA 的 DPO |
| 選件520XL | 擴展記錄長度 - 250M/通道，適用于帶有選件 DSA 的 DPO |
| 選件550XL | 擴展記錄長度 - 500M/通道，適用于帶有選件 DSA 的 DPO DX 儀器 |
| 選件 | 描述 |
|---|---|
| 選件SSD | 固態硬盤組件 -- 客戶可安裝的額外可移動硬盤，裝有 Microsoft Windows 10 操作系統、TekScope 和應用軟件 |
| 選件 | 描述 |
|---|---|
| 選件LT | 波形極限測試 |
| 選件MTH | 模板測試，包括硬件時鐘恢復 |
| 選件ST6G | 8b/10b 串行協議觸發和解碼，高達 6.25Gb/s |
| 選件 | 描述 |
|---|---|
| 選件BRR | 汽車以太網（100BASE-T1、1000BASE-T1）TekExpress 自動化合規性測試解決方案 |
| 選件CMENET3 | TekExpress 以太網自動化 10/100/1000 BASE-T 解決方案 |
| 選件C-PHY | 手動 C-PHY Essentials 發射機解決方案兼容所有 DPO/MSO70000SX 系列示波器。 |
| 選件DDRA | DDR 內存總線分析（需要 DJA） |
| 選件DDR-LP4 | LPDDR4 內存總線電氣驗證和分析示波器軟件 |
| 選件DDR5SYS | DDR5 系統級 Tx TekExpress 合規性測試/調試自動化軟件（需要 SDLA64、DJA、VET 選件） |
| 選件DJA | 抖動和眼圖分析工具 – 高級版 (DPOJET) |
| 選件DJAN | DPOJET 噪聲、抖動和眼圖分析工具（需要DJA 選件） |
| 選件DP12 | DisplayPort 1.2 源端自動測試軟件 |
| 選件DP14 | DisplayPort 1.4 源端自動測試軟件。兼容所有 DPO/MSO70000SX 系列示波器。 |
| 選件DPHY12 | 搭載 TekExpress Framework 的 MIPI D-PHY 1.2 Tx 測試自動化軟件 |
| 選件DSA | 數字串行分析捆綁套件（包括 5XL、DJA、MTH、ST6G） |
| 選件EARC21TX | 用于 eARC Tx 測試的 HDMI2.1 高級分析和合規性軟件 |
| 選件EARC21RX | 用于 eARC Rx 測試的 HDMI2.1 高級分析和合規性軟件 |
| 選件EDP | 嵌入式 DisplayPort 1.3 Essentials |
| 選件EDP14 | 嵌入式 Display Port 1.4 Essentials兼容所有 DPO/MSO70000SX 系列示波器。 |
| 選件ERRDT | 高速串行標準錯幀率和誤碼率檢測器 (要求 ST6G) |
| 選件FC-16G | 光纖通道 - 16G DPOJET Essentials |
| 選件HDM | 用于 Tx 測試的 HDMI 2.0 高級分析和一致性軟件 |
| 選件HDM-DS | HDMI 2.0 接收機測試高級分析和一致性測試軟件，發射機測試升級選件軟件 |
| 選件HDM-DSM | HDMI 2.0 接收機測試高級分析和表征軟件 |
| 選件HD21 | 用于 Tx 測試的 HDMI 2.1 高級分析和一致性軟件 |
| 選件HD21DS | HDMI 2.1 接收機測試高級分析和一致性測試軟件 |
| 選件HD21DSM | HDMI 2.1 接收機測試高級分析和表征軟件 |
| 選件HSIC | HSIC Essentials – 電接口驗證和協議解碼解決方案(測量要求選配 DJA) |
| 選件HT3 | HDMI 1.4 一致性測試 |
| 選件HT3DS | HDMI 直接合成，適用于 HDMI 1.4 (要求 HT3) |
| 選件LVDSTX | 搭載 TekExpress Framework 的 LVDS Tx 測試自動化軟件。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| 選件MHD | MHL 高級分析和一致性測試軟件 (DPO 型號要求 DJA 和 2XL) |
| 選件MHD3 | MHL 3.0 高級分析和一致性測試軟件，適用于發射機、接收機、加密狗和電纜測試（需要 MHD 選件） |
| 選件MOST | MOST Essentials- 電接口一致性測試和調試測試解決方案，適用于 MOST50 和 MOST150 (要求 DJA) |
| 選件M-PHY | MIPI? M-PHY 發射機調試、檢定和一致性測試解決方案（需要 DJA 選件） |
| 選件M-PHYTX | M-PHY 自動化發射機測試解決方案 |
| 選件M-PHYRX | M-PHY 自動接收器解決方案 |
| 選件NBASET | NBASE-T TekExpress 一致性和調試解決方案 |
| 選件PAM4 | PAM4 發射機分析軟件（需要 33 GHZ 或更大帶寬的示波器） |
| 選件PAM4-O | PAM4 光信號分析軟件（需要 33 GHZ 或更大帶寬的示波器） |
| 選件PCE | PCI Express 僅 Gen1/2 DPOJet 測量軟件 [無 TekExpress]（需要 DJA 選件） |
| 選件PCE3 | PCI Express? Gen1、Gen 2 和 Gen 3 套件 TekExpress 合規性測試/調試自動化軟件（需要 DJA 選件） |
| 選件PCE4 | PCI Express? Gen4 TekExpress 合規性測試/調試自動化軟件（需要 DJA 選件） |
| 選件PCE5 | PCI Express? Gen5 基帶 TekExpress 合規性測試/調試自動化軟件（需要 DJA 選件） |
| 選件PWR | 功率測量和分析 |
| 選件QPI | QPI 1.1 自動測試軟件 |
| 選件SAS3 | SAS-3 TX 一致性測試應用程序。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| 選件SAS3-TSG | SAS-3 自動 Tx 一致性測試應用程序。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| 選件SAS3-TSGW | SAS 發射機測量包括一套獲得許可的 WDP 測量兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| 選件SAS4-TSG | SAS4 DPOJET Essentials |
| 選件SATA-DHB | SATA TekExpress SATA 軟件捆綁套件（TSG 和 RSG，適用于主機或設備）。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| 選件SATA-RSG | SATA RSG/RMT TekExpress 接收機測試。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| 選件SATA-R-UP | TEKEXP 升級，SATA RSG/RMT TekExpress 接收機測試。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| 選件SATA-TSG | SATA PHY/TSG/OOB TekExpress 發射機測試。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| 選件SC | SignalCorrect 電纜和通道補償軟件 |
| 選件SDLA64 | 串行數據鏈路分析可視化工具 |
| 選件SFP-TX | SFP+一致性測試和調試解決方案 (要求選項DJA 選件） |
| 選件SFP-WDP | SFP+一致性測試和調試解決方案 – WDP測量 (要求選項DJA 選件） |
| 選件SR-810B | 8b/10b 串行分析 |
| 選件SR-AERO | 航空串行觸發和分析 (MIL-STD-1553B) |
| 選件SR-AUTO | 汽車串行觸發和分析 (CAN/LIN/FlexRay) |
| 選件SR-COMP | 計算機串行觸發和分析 (RS-232/422/485/UART) |
| 選件SR-CUST | 自定義串行分析開發包 |
| 選件SR-DPHY | MIPI D-PHY (DSI/CSI2) 串行分析 |
| 選件SR-EMBD | 嵌入式串行觸發和分析（I2C、SPI） |
| 選件SR-ENET | 以太網串行分析（10BASE-T 和 100BASE-TX） |
| 選件SR-PCIE | PCI Express 串行分析 |
| 選件SR-USB | USB 串行觸發和分析 |
| 選件SSIC | SSIC 協議解碼器。兼容所有 DPO/MSO70000SX 系列示波器。 |
| 選件SVA | AM/FM/PM 音頻信號分析（需要SVE 選件） |
| 選件SVE | SignalVu? Essentials – 示波器矢量信號分析軟件 |
| 選件SVM | 通用數字調制分析（需要SVE 選件） |
| 選件SVO | 通用 OFDM 分析（需要SVE 選件） |
| 選件SVP | 高級信號分析 (包括脈沖測量) (要求選項SVE 選件） |
| 選件SVT | 穩定時間、頻率和相位（需要SVE 選件） |
| 選件SV23 | WLAN 802.11a/b/g/j/p 測量（需要SVE 選件） |
| 選件SV24 | WLAN 802.11n測量應用 (要求選項SV23 選件） |
| 選件SV25 | WLAN 802.11ac測量應用 (要求選項SV24) |
| 選件SV26 | APCO P25 測量應用 |
| 選件SV27 | SignalVu 藍牙基本 LE TX SIG 測量（需要SVE 選件） |
| 選件SV28 | SignalVu LTE 下行鏈路 RF測量（需要SVE 選件） |
| 選件SV30 | IEEE 802.11AD SC 寬帶波形分析（需要SVE 選件） |
| 選件SWX-DP | DisplayPort 測試開關矩陣選件。兼容所有 DPO/MSO70000SX 系列示波器。 |
| 選件SWX-PCE | PCIE 開關矩陣 – 多路自動化 |
| 選件TBT-TX | Thunderbolt TX 一致性測試應用 |
| 選件USB2 | USB 2.0 自動一致性測試應用程序。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| 選件USBPWR | USB 電源適配器/EPS 一致性自動測試解決方案。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| 選件USBSSP-TX | USB 3.1 自動 TX 一致性測試應用程序。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| 選件USB-TX | TekExpress 自動化 USB 3.0 解決方案。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| 選件USB-TX-UP | TEKEXP USB-TX 至 USB-TX 升級兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| 選件VET | 可視觸發和搜索 |
| 選件XGBT2 | 10GBASE-TekExpress 一致性測試和調試解決方案。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| 選件100G-TXE | IEEE-802.3bm：CAUI4 和 IEEE-802.3bj：KR4/CR4 100Gbps 發射機合規性測試（需要DJA 和 DJAN 選件）。 |
| 選件10G-KR | 10GBASE-KR/KR4 一致性和調試解決方案 |
| 選件400G-TXE | IEEE-802.3bs/cd：50-400GAUI、50-200G-KR、50-200G-CR、OIF-CEI（VSR、MR、LR）電氣發射機合規性測試。（需要DJA、DJAN、PAM4、SDLA64 選件） |
| 選件40G-CR4 | 40GBASE-CR4 調試和自動化一致性解決方案 |
浮動許可為管理泰克資產提供了另一種方式。浮動許可可以在所有 MSO/DPO70000、DPO7000 和 MSO/DPO5000 系列示波器之間簡便地移動許可密鑰啟動的選項。浮動許可適用于下列啟用許可密鑰的選項。
| 選件 | 描述 |
|---|---|
| DPOFL-BRR | 浮動許可；汽車以太網（100BASE-T1、1000BASE-T1）TekExpress 自動化合規性測試解決方案 |
| DPOFL-CMENET3 | TekExpress 以太網自動化 10/100/1000 BASE-T 解決方案 |
| DPOFL-C-PHY | 浮動許可；MIPI? C-PHY Essentials 發射機解決方案（需要 DJA 選件）。兼容所有 DPO/MSO70000SX 系列示波器。 |
| DPOFL-C-PHYTX | 浮動許可；MIPI? C-PHY TekExpress 3.0 發射機自動測試軟件（需要 DJA 選件） |
| DPOFL-DDR-LP4 | 浮動許可；LPDDR4 內存總線驗證和分析示波器軟件 |
| DPOFL-DDRA | 浮動許可；DDR 內存技術分析軟件包（需要 DJA 選件） |
| DPOFL-DDR5SYS | DDR5 系統級 Tx TekExpress 合規性測試/調試自動化軟件（需要 SDLA64、DJA、VET 選件） |
| DPOFL-DJA | 浮動許可；高級抖動分析，用于 TekScope Anywhere; DPO/DSA/MSO70000C/D/DX; DPO7000C 或 DPO/MSO5000 示波器 (DPOJET) |
| DPOFL-DJAN | 浮動許可；DPOJET 噪聲、抖動和眼圖分析工具（需要DJA 選件） |
| DPOFL-DP12 | 浮動許可；DisplayPort 1.2 自動測試軟件 |
| DPOFL-DP14 | 浮動許可；DisplayPort 1.4 源端自動測試軟件兼容所有 DPO/MSO70000SX 系列示波器。 |
| DPOFL-DPHY12 | 搭載 TekExpress Framework 的 MIPI D-PHY 1.2 Tx 測試自動化軟件 |
| DPOFL-DSA | 浮動許可；MSO 數字串行分析捆綁套件 |
| DPOFL-DSPT | 浮動許可；DisplayPort 發射機一致性測試軟件 |
| DPOFL-EARC21TX | 用于 eARC Tx 測試的 HDMI2.1 高級分析和合規性軟件 |
| DPOFL-EARC21RX | 用于 eARC Rx 測試的 HDMI2.1 高級分析和合規性軟件 |
| DPOFL-EDP | 浮動許可；嵌入式 Display Port Essentials |
| DPOFL-EDP14 | 浮動許可；嵌入式 Display Port 1.4 Essentials。兼容所有 DPO/MSO70000SX 系列示波器。 |
| DPOFL-ERRDT | 浮動許可；高速串行標準錯幀率和誤碼率檢測器（需要 ST6G 選件） |
| DPOFL-FC-16G | 浮動許可；光纖通道 - 16G DPOJET Essentials |
| DPOFL-HDM | 浮動許可；HDMI 2.0 TX 高級分析和一致性測試軟件 |
| DPOFL-HDM-DS | 浮動許可；HDMI 2.0 RX 高級分析和一致性測試軟件 |
| DPOFL-HDM-DSM | 浮動許可；HDMI 2.0 接收機測試高級分析和表征軟件 |
| DPOFL-HD21 | 用于 Tx 測試的 HDMI 2.1 高級分析和一致性軟件 |
| DPOFL-HD21DS | HDMI 2.1 接收機測試高級分析和一致性測試軟件 |
| DPOFL-HD21DSM | HDMI 2.1 接收機測試高級分析和表征軟件 |
| DPOFL-HSIC | 浮動許可；HSIC Essentials – 電接口驗證和協議解碼解決方案（測量需要選配選件 DJA） |
| DPOFL-HT3 | 浮動許可；HDMI 1.4 合規性測試 |
| DPOFL-HT3DS | 浮動許可；HDMI 直接合成，適用于 HDMI 1.4（需要 HT3 選件） |
| DPOFL-LT | 浮動許可；波形極限測試 |
| DPOFL-LVDSTX | 搭載 TekExpress Framework 的 LVDS Tx 測試自動化軟件。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| DPOFL-M-PHY | 浮動許可；MIPI? M-PHY Essentials |
| DPOFL-M-PHYRX | 浮動許可；M-PHY 自動接收機解決方案（需要選件 ST6G 和 ERRDT） |
| DPOFL-M-PHYTX | 浮動許可；M-PHY 自動發射機測試解決方案（需要 DJA 選件） |
| DPOFL-MHD | 浮動許可；MHL 高級分析和一致性測試軟件 |
| DPOFL-MOST | 浮動許可；MOST Essentials（需要 DJA 選件） |
| DPOFL-MTH | 浮動許可；模板測試及硬件時鐘恢復 |
| DPOFL-MTM | 浮動許可；通信模板測試 |
| DPOFL-NBASET | 浮動許可；TekExpress 自動 NBASET 解決方案 |
| DPOFL-PAM4 | 浮動許可；PAM4 發射機分析軟件（需要 33 GHZ 或更大帶寬的示波器） |
| DPOFL-PAM4-O | 浮動許可；PAM4 光信號分析軟件（需要 33 GHZ 或更大帶寬的示波器） |
| DPOFL-PCE | 浮動許可；PCI Express? 僅 Gen1/2 DPOJET 測量軟件 - 沒有 TekExpress（需要 DJA 選件） |
| DPOFL-PCE3 | 浮動許可；PCI Express? Gen1、Gen 2 和 Gen 3 套件 TekExpress 合規性測試/調試自動化軟件（需要 DJA 選件） |
| DPOFL-PCE4 | 浮動許可；PCI Express? 僅 Gen4 TekExpress 合規性測試/調試自動化軟件（需要 DJA 選件） |
| DPOFL-PCE5 | PCI Express? Gen5 基帶 TekExpress 合規性測試/調試自動化軟件（需要 DJA 選件） |
| DPOFL-PTD | 浮動許可；串行協議觸發和解碼 |
| DPOFL-PWR | 浮動許可；功率測量和分析軟件 |
| DPOFL-SAS3 | 浮動許可；SAS-3 TX 一致性測試應用（需要選件 DJA 和 2XL 或以上，僅適用于帶寬 ≥20 GHz 的型號）。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| DPOFL-SAS3-TSG | 浮動許可；SAS-3 自動 TX 一致性測試應用。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| DPOFL-SAS3-TSGW | 浮動許可；SAS-3 WDP 發射機測量。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| DPOFL-SAS4-TSG | SAS4 DPOJET Essentials |
| DPOFL-SATA-DHB | 浮動許可；SATA TekExpress SATA 軟件套件（TSG 和 RSG，適用于主機或設備）。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| DPOFL-SATA-RSG | 浮動許可；SATA RSG/RMT TekExpress 接收機測試。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| DPOFL-SATA-R-UP | TEKEXP 升級，SATA RSG/RMT TekExpress 接收機測試。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| DPOFL-SATA-TSG | 浮動許可；SATA PHY/TSG/OOB TekExpress 發射機測試。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| DPOFL-SC | 浮動許可；SignalCorrect 電纜、通道和探頭補償軟件 |
| DPOFL-SDLA64 | 浮動許可；串行數據鏈路分析 |
| DPOFL-SFP-TX | 浮動許可；以太網 SFP+/QSFP+ 一致性測試和調試解決方案（需要 DJA 選件） |
| DPOFL-SFP-WDP | 浮動許可；以太網 SFP+/QSFP+ 一致性測試和調試解決方案（需要 DJA 選件） |
| DPOFL-SR-810B | 浮動許可；8b/10b 串行分析 |
| DPOFL-SR-AERO | 浮動許可；航空串行觸發和分析 (MIL-STD-1553B) |
| DPOFL-SR-AUTO | 浮動許可；汽車串行觸發和分析 (CAN/LIN/FlexRay) |
| DPOFL-SR-COMP | 浮動許可；計算機串行觸發和分析 (RS-232/422/485/UART) |
| DPOFL-SR-DPHY | 浮動許可；MIPI? D-PHY (DSI/CSI2) 串行分析 |
| DPOFL-SR-EMBD | 浮動許可；嵌入式串行觸發和分析 (I2C, SPI) |
| DPOFL-SR-ENET | 浮動許可；以太網 串行分析 (10BASE-T 和 100BASE-TX) |
| DPOFL-SR-PCIE | 浮動許可；PCI Express 串行分析（觸發需要選件 ST6G） |
| DPOFL-SR-USB | 浮動許可；USB 串行觸發和分析 |
| DPOFL-SSIC | 浮動許可；SSIC 協議解碼器。兼容所有 DPO/MSO70000SX 系列示波器。 |
| DPOFL-ST6G | 浮動許可；8b/10b 串行協議觸發和解碼，最高 6.25 Gb/s |
| DPOFL-STU | 浮動許可；從 3.125 Gb/s 升級到 6.25 Gb/s 8b/10b 串行協議觸發和解碼 |
| DPOFL-SV23 | 浮動許可；WLAN 802.11a/b/g 測量（需要 SVE 選件） |
| DPOFL-SV24 | 浮動許可；WLAN 802.11n 測量（需要 SV23 選件） |
| DPOFL-SV25 | 浮動許可；WLAN 802.11ac 測量（需要 SV24 選件，僅適用于帶寬 ≥6 GHz 的型號） |
| DPOFL-SV26 | 浮動許可；APCO P25 測量 應用（需要 SVE 選件） |
| DPOFL-SV27 | 浮動許可；SignalVu 藍牙基本 LE TX SIG 測量（需要 SVE 選件） |
| DPOFL-SV28 | 浮動許可；SignalVu LTE 下連 RF 測量（需要 SVE 選件） |
| DPOFL-SVA | 浮動許可；AM/FM/PM/直接間頻分析（需要 SVE 選件） |
| DPOFL-SVE | 浮動許可；SignalVu? Essentials – 矢量信號分析軟件 |
| DPOFL-SVM | 浮動許可；SignalVu? 通用調制分析（需要 SVE 選件） |
| DPOFL-SVO | 浮動許可；通用 OFDM 分析（需要 SVE 選件） |
| DPOFL-SVP | 浮動許可；SignalVu? 脈沖測量（需要 SVE 選件） |
| DPOFL-SVT | 浮動許可；頻率和相位穩定時間測量（需要 SVE 選件） |
| DPOFL-SWX-DP | 浮動許可；DisplayPort 測試用“開關矩陣”選件。兼容所有 DPO/MSO70000SX 系列示波器。 |
| DPOFL-SWX-PCE | PCIE 開關矩陣 – 多路自動化 |
| DPOFL-TBT-TX | 浮動許可；Thunderbolt 發射機檢定、調試和一致性測試（需要選件 DJA 和選件 2XL 或以上，僅適用于帶寬 ≥16 GHz 的型號） |
| DPOFL-UHS-2 | 浮動許可；UHS-2 - UHS-II 主機和設備自動一致性測試和裕量測試解決方案 - 發射機和接收機（僅適用于帶寬 ≥6 GHz 的型號） |
| DPOFL-USB-TX | 浮動許可；USB 3.0 自動 TX 一致性測試應用（需要 DJA 選件，僅適用于帶寬 ≥8 GHz 的型號）。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| DPOFL-USB-TX-UP | 浮動許可從 TEKEXP USB-TX（基于加密狗的許可）升級到 DPOFL-USB-TX。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| DPOFL-USB2 | 浮動許可；USB 2.0 自動一致性測試應用。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| DPOFL-USBPWR | 浮動許可；USB 電源轉接頭/EPS 自動一致性測試解決方案（70000D 型號不支持）。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| DPOFL-USBSSP-TX | 浮動許可；USB 3.2 自動 TX 一致性測試應用。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| DPOFL-USBSSP-UP | 浮動許可從浮動 USB TX 升級到浮動 USB SSP TX |
| DPOFL-VET | 浮動許可；可視觸發 |
| DPOFL-XGBT2 | 浮動許可；TekExpress 自動 10GBASE-T 解決方案。兼容所有 DPO/MSO70000C/DX 系列示波器。 |
| DPOFL-XL02 | 浮動許可；擴展記錄長度 – 31.25 M 樣點/通道 |
| DPOFL-XL05 | 浮動許可；擴展記錄長度 – 62.5 M 樣點/通道 |
| DPOFL-XL010 | 浮動許可；擴展記錄長度 – 125 M 樣點/通道 |
| DPOFL-XL020 | 浮動許可；擴展記錄長度 – 250 M 樣點/通道（僅適用于帶寬 ≥12.5 GHz 的型號） |
| DPOFL-XL050 | 浮動許可；擴展記錄長度 – 每個通道 500 M 樣點，2 通道上 1G 樣點（僅 DX 型號） |
| DPOFL-10G-KR | 浮動許可；10GBASE-KR/KR4 一致性測試和調試解決方案（需要選件 DJA 和 SR-CUST；僅適用于帶寬 ≥16 GHz 的型號） |
| DPOFL-100G-TXE | 浮動許可；IEEE-802.3bm：CAUI4 和 IEEE-802.3bj：KR4/CR4 100 Gbps 發射機合規性（需要 DJA 選件） |
| DPOFL-40G-CR4 | 浮動許可；40GBASE-CR4 Debug 和 自動一致性測試 解決方案 |
| DPOFL-400G-TXE | 浮動許可；IEEE-802.3bs/cd：50-400GAUI：50-200G-KR：50-200G-CR：OIF-CEI (VSR:MR:LR) 電氣發射機合規性。（需要DJA、DJAN、PAM4、SDLA64 選件） |
| 文件名 | 下載 |
|---|
掃一掃關注我們
微信分享
思.jpg)
.jpg)
