數字示波器的核心工作原理
信號采集：
輸入信號通過探頭進入示波器。
模擬信號經過放大器調整幅度，以適應示波器的輸入范圍。
信號數字化：
模擬信號通過ADC（模數轉換器）轉換為數字信號。
ADC的采樣率決定了信號的時間分辨率，采樣率越高，信號還原越精確。
信號存儲：
數字化后的信號被存儲在內存中，存儲深度決定了能捕獲的信號長度。
信號處理與顯示：
數字信號經過處理后，顯示在屏幕上，支持波形縮放、測量、分析等功能。
數字示波器的主要組成部分
探頭：
用于連接被測電路，將信號傳輸到示波器。
輸入通道：
通常有2或4個通道，可同時測量多個信號。
ADC（模數轉換器）：
將模擬信號轉換為數字信號。
處理器與存儲器：
處理數字化信號并存儲數據。
顯示屏：
顯示波形和測量結果，現代數字示波器通常配備彩色LCD屏幕。
控制面板：
用于設置參數（如時間基準、電壓范圍、觸發條件等）。
數字示波器的主要功能
波形顯示：
實時顯示電壓隨時間變化的波形。
信號測量：
自動測量電壓、頻率、周期、占空比等參數。
觸發功能：
通過設置觸發條件（如邊沿觸發、脈沖寬度觸發等），捕獲特定信號。
存儲與回放：
存儲波形數據，便于后續分析和比較。
數學運算：
支持對波形進行加減乘除、FFT（快速傅里葉變換）等運算。
協議解碼：
支持I2C、SPI、UART、CAN等通信協議的解碼和分析。

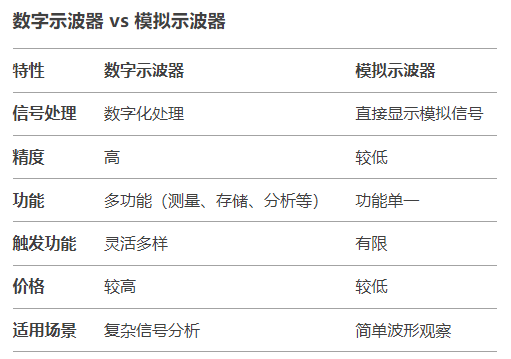

數字示波器的優點
高精度：
數字化處理減少了模擬示波器的誤差。
多功能：
支持自動測量、數學運算、協議解碼等高級功能。
存儲與分析：
可存儲波形數據，便于后續分析和比較。
觸發靈活：
支持多種觸發方式，便于捕獲復雜信號。
易于使用：
現代數字示波器通常配備直觀的用戶界面和觸摸屏。
數字示波器的應用場景
電子設計與調試：
用于電路設計、信號分析和故障排查。
通信系統測試：
分析通信信號的質量和協議。
教育與科研：
用于教學實驗和科學研究。
生產測試：
用于產品質量檢測和生產線調試。
汽車電子：
分析汽車電子系統中的信號和協議。
選擇數字示波器時，需根據具體需求和應用場景來決定。以下是幾款知名品牌和型號，供參考：
1.Keysight Technologies(是德科技)
型號:InfiniiVision 3000T X系列
特點:帶寬范圍70 MHz至1 GHz，支持觸摸屏操作，內置函數發生器，適合教育、研發和生產測試。
適用場景:電子設計、教育、通信。
2.Tektronix(泰克)
型號:MSO5000系列
特點:帶寬范圍350 MHz至2 GHz，支持混合信號分析，16個數字通道，適合復雜信號分析。
適用場景:嵌入式系統、電源設計、通信。
3.Rigol(普源精電)
型號:DS70000系列
特點:帶寬范圍500 MHz至4 GHz，高采樣率，低噪聲，適合高精度測量。
適用場景:高精度測量、科研、通信。
4.Siglent(鼎陽科技)
型號:SDS2000X Plus
特點:帶寬范圍100 MHz至500 MHz，支持4通道，高刷新率，性價比高。
適用場景:教育、研發、生產測試。
5.Rohde&Schwarz(羅德與施瓦茨)
型號:RTO2000系列
特點:帶寬范圍600 MHz至6 GHz，高實時采樣率，低噪聲，適合高頻信號分析。
適用場景:高頻信號分析、通信、科研。
選擇要點：
帶寬:根據信號頻率選擇，通常帶寬應為信號高頻率的3-5倍。
采樣率:采樣率越高，信號還原越精確。
通道數:根據需求選擇2通道或4通道。
存儲深度:存儲深度越大，能捕獲的信號時間越長。
觸發功能:高級觸發功能有助于捕獲復雜信號。
用戶界面:直觀的界面和操作能提高效率。
總結
數字示波器是現代電子測量中不可或缺的工具，憑借其高精度、多功能和易用性，廣泛應用于電子設計、通信、科研等領域。選擇數字示波器時，需根據帶寬、采樣率、存儲深度等參數，結合具體需求進行選擇。
