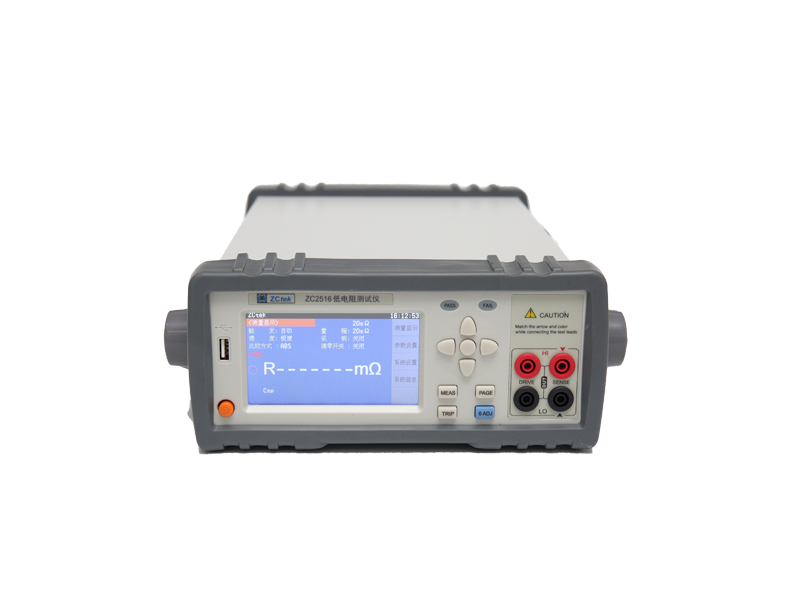

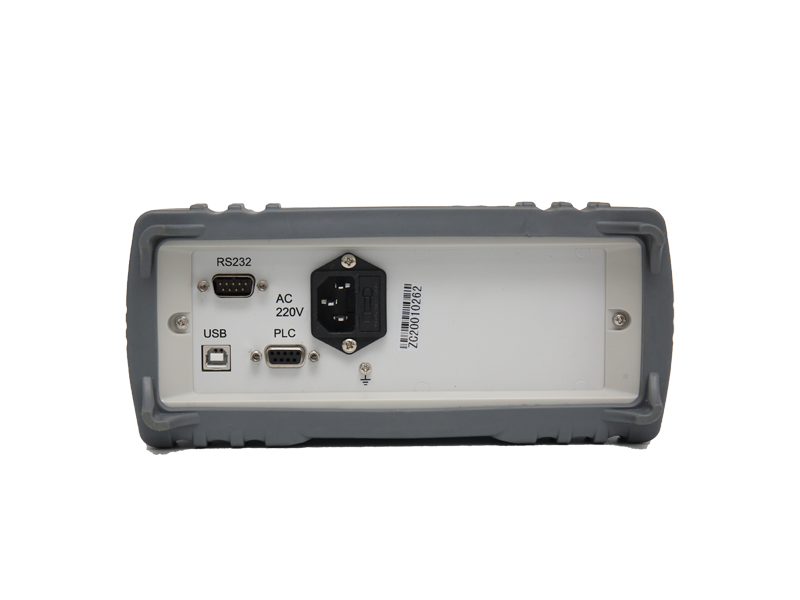

ZC2516系列智能低電阻測試儀專用于測試各種電阻，帶觸摸功能的 24 位色 4.3 英寸彩色液晶屏，操作簡單，測試速度快，適用于各種電阻設計、檢驗、質量控制和生產測試。本機附加三檔分選功能。在分選狀態時，可選擇顯示電阻值或百分比值，且可依設定值判斷電阻值的太大，太小或為良品。在儀器后面板同時有分選接口，使能該接口啟動信號，使儀器進行測量，測試結果同時由后面板該接口輸出，通過此信號接口使本儀器可接于元件機械處理設備而進行自動測試。
ZC2516系列智能低電阻測試儀專用于測試各種電阻，帶觸摸功能的 24 位色 4.3 英寸彩色液晶屏，操作簡單，測試速度快，適用于各種電阻設計、檢驗、質量控制和生產測試。本機附加三檔分選功能。在分選狀態時，可選擇顯示電阻值或百分比值，且可依設定值判斷電阻值的太大，太小或為良品。在儀器后面板同時有分選接口，使能該接口啟動信號，使儀器進行測量，測試結果同時由后面板該接口輸出，通過此信號接口使本儀器可接于元件機械處理設備而進行自動測試。另外，本機有 USB 接口和Handler口，面板功能可完全由電腦控制，測試結果亦可通過USB 接口或者USB接口送回電腦保存，或者數據直接存入 U 盤保存。
|
型號 |
ZC2516 |
ZC2516A |
ZC2516B | ||||||
|
顯示器 |
帶觸摸功能的 24 位色 4.3 英寸彩色液晶屏 |
||||||||
|
讀數位數 |
4 ?位 |
||||||||
|
測量范圍 |
1μΩ～2MΩ |
10μΩ～200KΩ |
1μΩ～20KΩ | ||||||
|
電阻量程 |
電流 |
分辨率 |
精度 |
電流 |
分辨率 |
精度 |
電流 |
分辨率 |
精度 |
|
20mΩ |
1A |
1μΩ |
±0.2%±3 |
1A |
1μΩ |
無 |
1A |
1μΩ |
±0.2%±3 |
|
200mΩ |
1A |
10μΩ |
±0.1%±3 |
1A |
10μΩ |
±0.1%±3 |
1A |
10μΩ |
±0.1%±3 |
|
2Ω |
10mA |
100μΩ |
±0.05%±3 |
10mA |
100μΩ |
±0.05%±3 |
10mA |
100μΩ |
±0.05%±3 |
|
20Ω |
10mA |
1mΩ |
10mA |
1mΩ |
10mA |
1mΩ |
|||
|
200Ω |
1mA |
10mΩ |
1mA |
10mΩ |
1mA |
10mΩ |
|||
|
2KΩ |
100μA |
100mΩ |
100μA |
100mΩ |
100μA |
100mΩ |
|||
|
20KΩ |
1Ω |
1Ω |
1Ω |
||||||
|
200KΩ |
10μA |
10Ω |
10μA |
10Ω |
10μA |
10Ω |
無 | ||
|
2MΩ |
1μA |
100Ω |
±0.1%±3 |
1μA |
100Ω |
無 |
1μA |
100Ω |
|
| 開路電壓 |
＜1.0V：20mΩ、200mΩ、2Ω、20Ω ＜ 5V：200Ω、2KΩ、20KΩ、200KΩ、2MΩ |
||||||||
| 溫度系數 |
100ppm：20mΩ 50ppm：200mΩ、2Ω、20Ω、200Ω、2KΩ、20KΩ、200KΩ、2MΩ |
||||||||
| 工作模式 | 連續/單次 | ||||||||
|
測試端配置 |
4 端（2 根電壓檢測端，2 根電流驅動端） |
||||||||
|
量程切換 |
自動/手動 |
||||||||
| 測量速度 | 快速 20 次/秒，中速 10 次/秒，慢速 5 次/秒 | ||||||||
| 環境 | 工作溫度：0～40℃，存儲溫度：-40℃～+75℃ | ||||||||
| 工作濕度 | 0～75% R.H. | ||||||||
| 電源 | 220V/50Hz | ||||||||
|
觸發方式 |
內部、手動；外部、總線 |
||||||||
|
比較判別 |
|||||||||
|
比較器 |
信號輸出 HI/IN/LO |
||||||||
|
分選 |
3檔，絕對值/百分比 |
||||||||
|
接口配置 |
USB DEVICE、USB HOST、HANDLER |
||||||||
| 體積 | 270mm*110mm*370mm | ||||||||
| 凈重 | 4KG | ||||||||
注：環境條件：18℃～28℃，RH≤75%。
